Präzise Rohrkalibrierung
für die industrielle Rohrbearbeitung

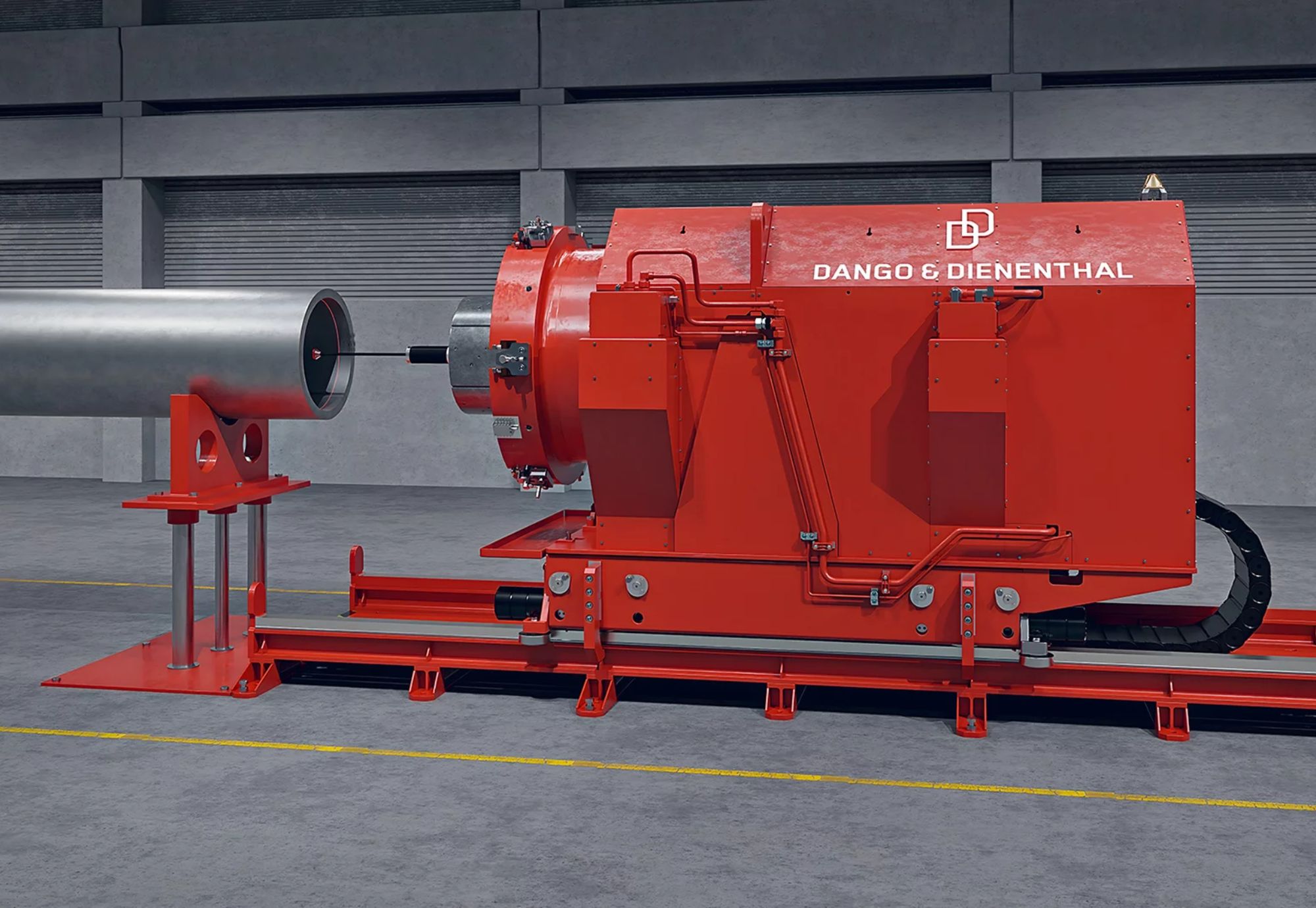

Pipe Sizer
EFFIZIENZSTEIGERUNG FÜR IHRE ROHRUMFORMUNG IN DER GROßROHRHERSTELLUNG
Unser Pipe Sizer bietet präzise Rohrkalibrierung für Rohrhersteller mit höchsten Ansprüchen in der industriellen Rohrbearbeitung. Ob für dickwandige Großrohre oder spezielle Geometrien: Wir liefern die passende Rohrbearbeitungsmaschine für Ihre effiziente Rohrfertigung mit maximaler Maßhaltigkeit.
Vorteile unserer Rohrbearbeitung
Bis zu 300 % mehr Output bei
gleichen Fixkosten
Beschleunigen Sie Ihre Rohrbearbeitung durch den Wegfall unnötiger Zwischenschritte. Mit integrierter Mess- und Kalibriertechnik steigern Sie Ihre Produktivität deutlich.
Maßgenaue Rohre mit optimaler Rundheit (≤ 2 mm Ovalität)
Sichern Sie höchste Passgenauigkeit für Schweißprozesse. Fehlerfreie Rohrkalibrierung reduziert Ausschuss und erhöht die Qualität Ihrer Fertigung.
Weniger Nacharbeit,
mehr Planungssicherheit
Automatisierte Prozesse garantieren konsistente Rohrqualität bei minimalem Nachbearbeitungsaufwand für stabile Produktionsabläufe und zuverlässige Liefertermine.
Schnelle Amortisation
– ROI in nur 3 Monaten
Reduzierte Kranzeiten, kürzere Projektlaufzeiten und höhere Produktionsgeschwindigkeit führen schon beim ersten Großauftrag zur Rentabilität.
Pipe Sizer
In der Anwendung
Projektdetails/ Lieferumfang

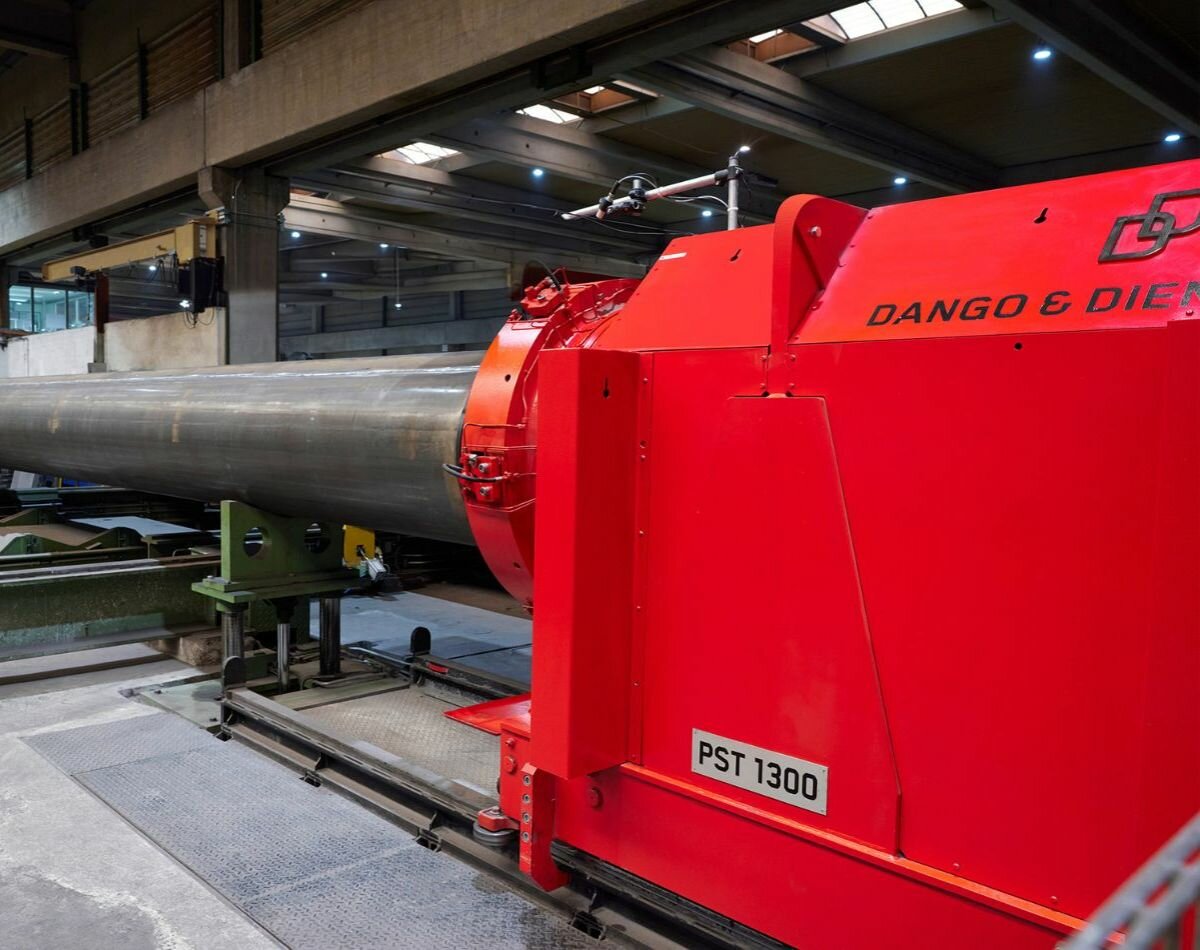

- Maschinentyp PST 1300 PE EX mit integriertem 360°-Laser-Messsystem für das Vermesen und punktuelle Richten von Rohrenden (inkl. zusätzlicher Expander-Funktion)
- Doppelanlage mit zwei gegenüberliegenden PIPE SIZER Einheiten
- Anlagensoftware (PLC-Software sowie von DANGO & DIENENTHAL speziell auf die Rohrindustrie zugeschnittene DDPST-Software)
- Programmierung der kundenseitigen Rohrführung- und positionierung (automatische Mittelpunktkorrektur)
- Ein stationäres Hydraulikkompaktaggregat für beide Maschineneinheiten
- Werkzeuge für den flexiblen Einsatz bei Rohrdurchmessern (iØ) von 276 bis 1.016 mm
Rohrbearbeitung mit
dem Pipe Sizer
In nur 15 Minuten zur präzisen Zielovalität
Ohne PIPE SIZER erfolgen Umformung, Prüfung, Messung und Korrektur an separaten Stationen. Verformungen erfordern Rückführungen. Der Prozessfluss wird unterbrochen, Kranzeiten steigen, Produktionszeit geht verloren.
Mit dem PIPE SIZER laufen Messen, Auswerten und Korrigieren in einem System ohne Rückführung, Maschinenwechsel oder Rüstzeiten.
Ihre Zeitersparnis: Statt 2,5 bis 3 Stunden benötigen Sie nur 15 Minuten, um die Zielovalität zuverlässig zu erreichen.
Technische Daten
Rohrinnendurchmesser
276- mm
Max. Rohrwandstärke
mm
Zylinderkraft (max. 280 bar)
MN
Sizing-Tiefe
10- mm
Erreichbare Ovalität
≤ mm
Rohrtypen
CRA, LSAW, HSAW, ERW, HFW, SMLS
EFFIZIENTE ROHRKALIBRIERUNG OHNE PROZESSUNTERBRECHUNG
In der industriellen Rohrfertigung führen Verformungen nach der Prüfung oft zu Rückläufen und Zeitverlust. Die PST-Serie löst dieses Problem durch die Kombination von Rohrkalibrierung, Messung und Korrekturin einem System ohne Rückführung oder Maschinenwechsel.
Rohrhersteller profitieren von kürzeren Durchlaufzeiten, konstanter Qualität und einem stabilen Prozess. Mit dem PIPE SIZER erreichen Sie die Zielovalität in nur 15 Minuten für wirtschaftliche, präzise und automatisierte Rohrbearbeitung.
